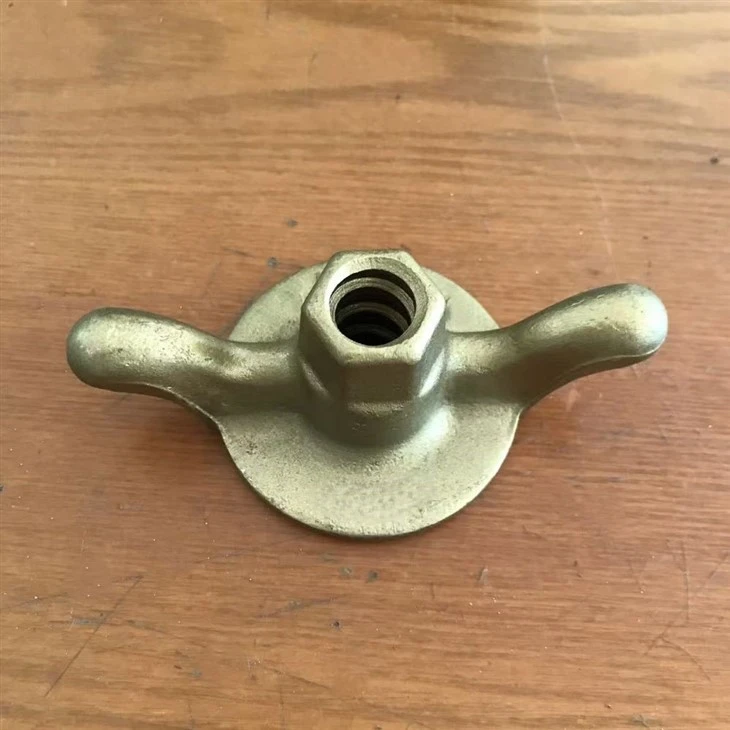

70mm ベース型枠クランプの基本定義
70 mm ベース型枠クランプは、標準業界名 D15 ツイン ジョー ウォール ファスナーを備え、鍛造二本爪フォーム アンカーとも呼ばれ、D15 台形ネジ止水タイロッドと適合する特殊なクランプ フィッティングです。サポートプレートのない通常の蝶ナットとは異なり、この継手は一体化された直径70mmの丸ベース、2つの爪の間のスパン115mm、および15mmの固定内ネジ穴を備えています。鋳造ではなく45#鋼の一体鍛造を採用しており、打設時のコンクリートの側圧を分散するように設計されています。
仕様
標準製品寸法の説明
製品名
D15 ツインジョー壁ファスナー
ねじサイズ
D15 台形ねじ
内穴径
15mm
2 つの顎の間の距離
115mm
丸底直径
70mm
材料
45# 炭素鋼
製造工程
一体型熱間鍛造
表面処理
電気亜鉛メッキ
マッチングアクセサリー
D15 止水タイロッド
応用
コンクリート壁型枠システム
D15 ツイン ジョー ウォール ファスナーの各サイズには、構造上の目的を絞った機能があります。
内ネジ穴15mm
D15 台形タイロッド専用のマッチングサイズで、しっかりとしたネジのフィットにより、コンクリートの振動時の滑りを防ぎます。
2つの爪の間の距離115mm
爪部の肉厚化によりハンマーノック時の作業スペースを確保し、分解効率が大幅に向上しました。
70mm丸型ベースプレート
拡大された座面により壁圧力が均等に分散され、型枠のへこみやスラリーの漏れが防止されます。
一体鍛造ボディ
内部に鋳造気孔がなく、衝撃に強く、繰り返しの回転にも耐えます。
このラウンドベースタイロッドクランプは、45#炭素鋼熱間一体鍛造クラフトを採用しています。
鋳造バタフライナットの欠点
小さな空気穴を持つ緩い内部構造。
大きな荷重や振動が加わると割れやすくなります。
耐用年数が短く、再利用できるのは 15 ～ 25 回だけです。
鍛造二本爪アンカーのメリット
緻密な金属組織、高い引張強度。
地下室や高層の壁の-亀裂防止、{1}}変形防止。-
定期的な清掃で50回以上の耐用年数。
表面処理は均一な電気亜鉛メッキです。これにより鋼材が空気や湿気から隔離され、湿気の多い地下建築や長距離の海上輸送に適応します。
-ステップバイ-インストール チュートリアル
D15 止水タイロッドを鋼製または木製の型枠パネルとバックリブに通します。
ファスナーの丸い根元を後ろリブ面に密着させます。ベース全体が傾かずに平らにフィットすることを確認します。
2本の太い爪をハンマーで叩いてクランプを内側に回転させ、パネル間に隙間がなくなるまで型枠を締め付けます。
コンクリート固化後、爪を逆にたたいて留め具を緩め、取り外して繰り返し使用してください。
主なアプリケーションシナリオ
この鍛造 2 爪フォーム アンカーは、D15 タイロッド システムを備えたすべての建設プロジェクトで広く使用されています。
高層住宅用耐震壁- 地下地下室＆ 駐車場の構造物
橋脚と橋台型枠
エレベーターシャフト、小さなトンネル側壁
高品質
先進の設備
プロフェッショナルチーム
ワンストップ ソリューション
寿命を延ばすための日常メンテナンスのヒント
きれいな残留物
分解後、ネジ山とベース上のコンクリート残留物を除去します。セメントの詰まりは次回滑りの原因となります。
乾式保管
亜鉛めっき層を保護するために、ファスナーは乾燥した換気の良い倉庫に保管し、雨や海水の飛沫を避けてください。
欠陥の並べ替え
建設上の安全上のリスクを防ぐために、変形したりひび割れた製品を時間内に選別してください。
優しいノック
ベアリングディスクが曲がるのを避けるため、ベースプレートを激しくハンマーで叩かないでください。
よくある質問
Q: Q1: この 70mm ベース型枠クランプは D17 タイロッドと適合しますか?
A: いいえ。内ネジ穴は 15mm に固定されており、D15 台形タイロッドとのみ互換性があります。
A: Q2: このファスナーと一般的な蝶ナットの主な違いは何ですか?
A: 通常の蝶ナットには支持台がありません。コンクリートの圧力がかかると、型枠に簡単に沈み込み、スラリー漏れやパネルの損傷を引き起こします。当社のファスナーの幅 70 mm のベースは圧力を均等に分散し、型枠を保護します。
Q3: この鍛造ファスナーは何回再利用できますか?
A: 適切な洗浄と保管を行えば、鋳造蝶ナットよりもはるかに多く、50 回以上再利用できます。
Q4: 電気亜鉛メッキ仕上げは沿岸の建設現場には十分ですか?{1}
A: 標準の電気亜鉛メッキ層は、一般的な海岸および地下プロジェクトに適合します。{0}強い塩霧環境向けに、カスタマイズされたカラー亜鉛メッキ処理が可能です。
